Kompaktní vysokofrekvenční svářečka trubek s novou strukturou

Kompaktní HF svářečka trubek v pevné fázi s novou strukturou TENYES® byla vyvinuta našimi inženýry. Hlavní skříň má integrovaný usměrňovač a invertor a vnitřní struktura využívá integrované a kompaktní schéma návrhu svařovacího stroje. Po důkladné mechanické analýze a ověření tepelné simulace se celková struktura stává vědeckou a rozumnou.

Odeslat dotaz

Popis výrobku

Namísto tradičního odděleného uspořádání usměrňovacích skříní a invertorových skříní tato nová kompaktní vysokofrekvenční svářečka trubek integruje dvě základní funkční jednotky do jediné kompaktní skříně. Tato integrace nejen snižuje celkovou půdorysnou plochu zařízení zjednodušením struktury systému, ale také zkracuje vnitřní vzdálenost kabeláže mezi dvěma jednotkami, minimalizuje rušení signálu a zlepšuje stabilitu přenosu energie během procesu výroby svařovaných trubek.

Solid State HF Compact Pipe Welder se obvykle skládá z následujících částí:

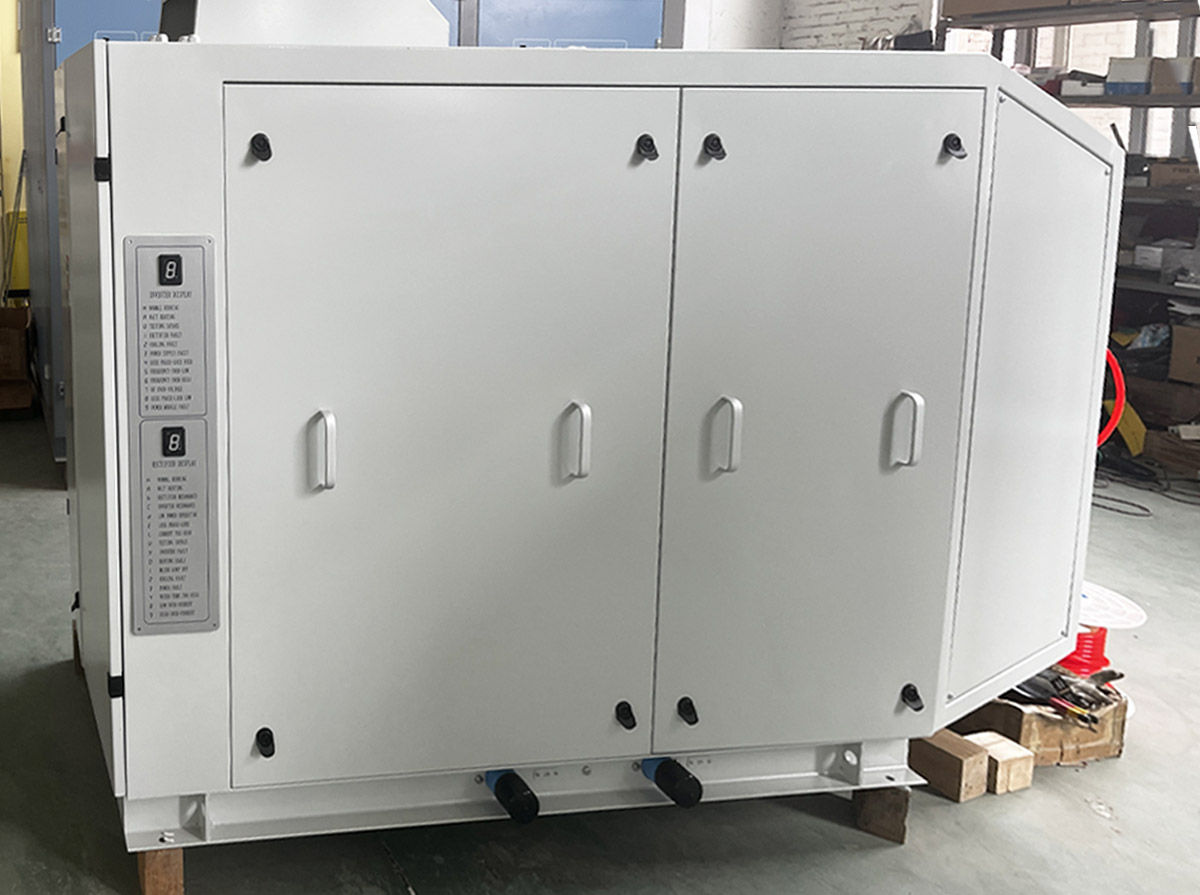

1.Nová struktura Solid State HF Compact Pipe Welder Hlavní skříň:

Používáme tuto novou strukturu, díky které je usměrňovač a invertorová skříň vše v jedné skříni. Tento nový design může ušetřit více místa a snadno propojit kabely zákazníka. Pro tuto novou strukturu nyní navrhujeme od 50 kw do 400 kw. V případě většího výkonu svářečky stále doporučujeme použít samostatný druh svářečky trubek.

Solid State HF Compact Pipe Welders

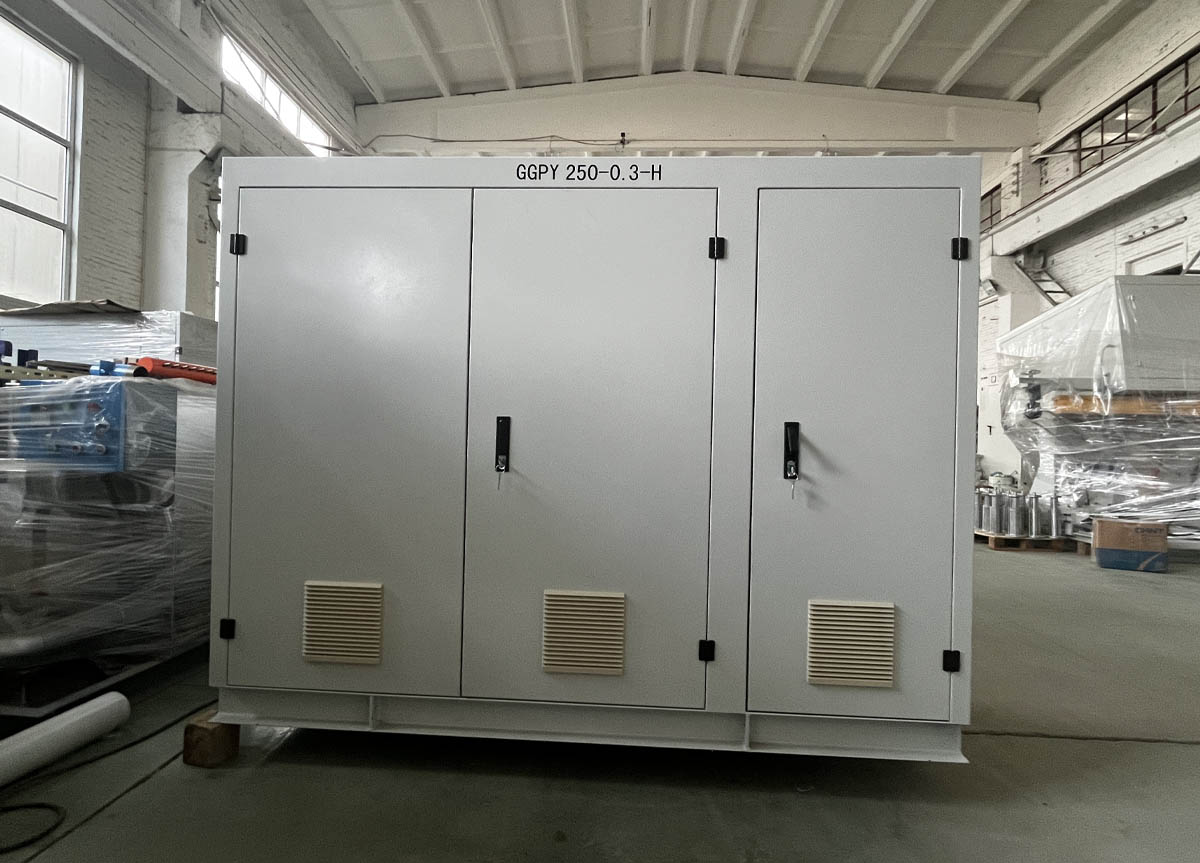

2. Suchá skříň transformátoru

Uvnitř této skříně suchého transformátoru jsme vybavili suchým snižovacím transformátorem, který může místo tradičního olejového transformátoru snadno dokončit přepravu do mnoha zemí.

Solid State HF Compact Pipe Welder

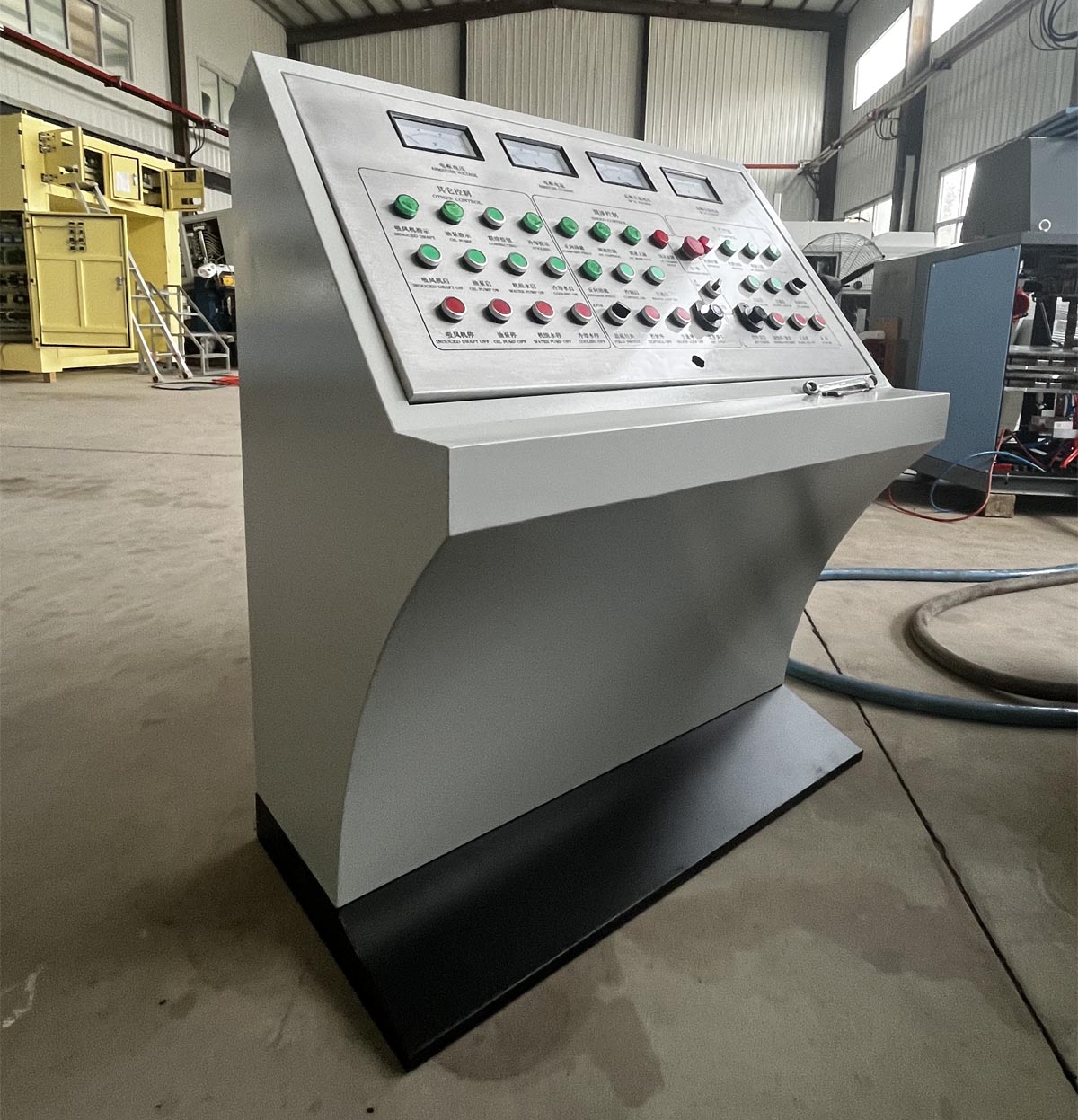

3.Konzole

Centrální ovládací konzole může dosáhnout dálkového ovládání kompaktní HF svářečky trubek v pevné fázi, skříňového ovládání rychlosti (ovladač), vodního chladiče, ventilátorů atd. Vybavení.

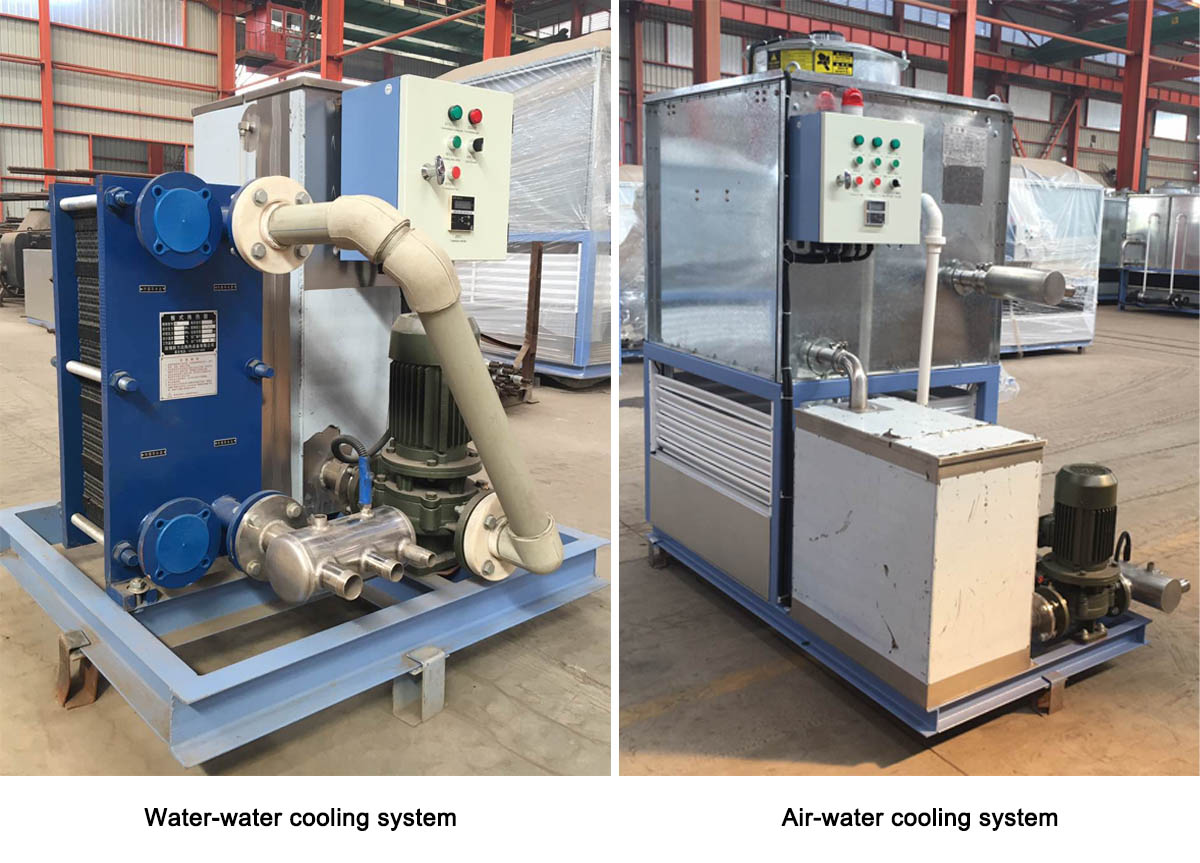

4. chladicí systémy: systém chlazení voda-voda nebo systém chlazení vzduch-voda volitelně

Chladicí systém nové konstrukce kompaktní HF svářečky trubek v pevné fázi se používá hlavně pro vnitřní cirkulační chlazení uzavřeného okruhu vysokofrekvenční svářečky a vodou chlazených skříní řízení rychlosti (ovladače). Normálně mají dva druhy: chladicí systém vzduch-voda a chladicí systém voda-voda. Systém chlazení vzduch-voda může pracovat samostatně a systém chlazení voda-voda je potřeba vybavit chladicí věží nebo bazénem. Toto zařízení zabírá malou plochu a teplota vstupní vody zdroje vytápění je účinně řízena pod 40 °C, aby byla zajištěna dlouhodobá stabilita topného zařízení.

New Structure Solid State HF Compact Pipe Welder
