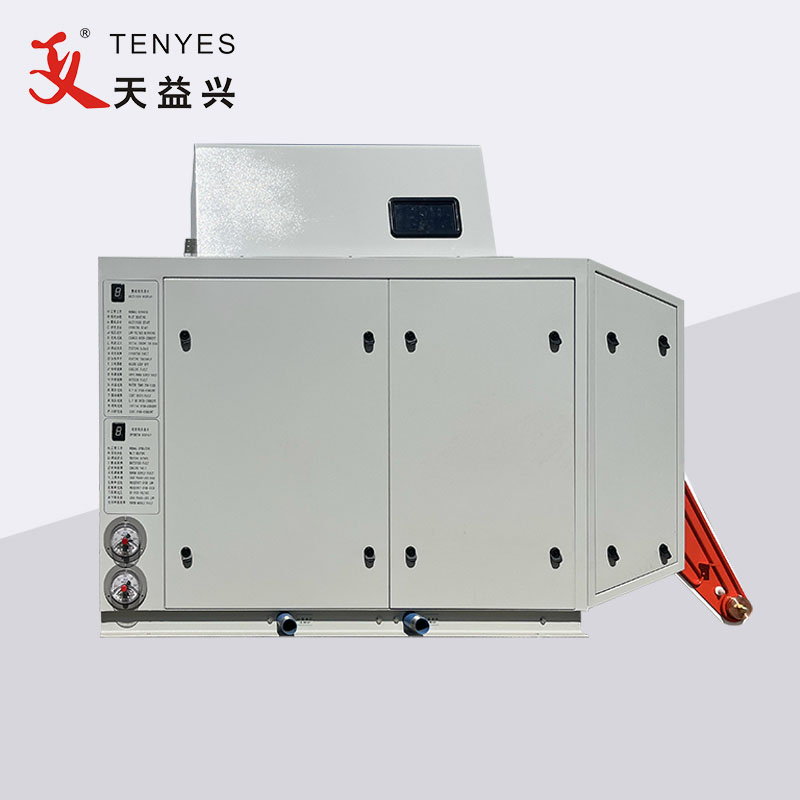

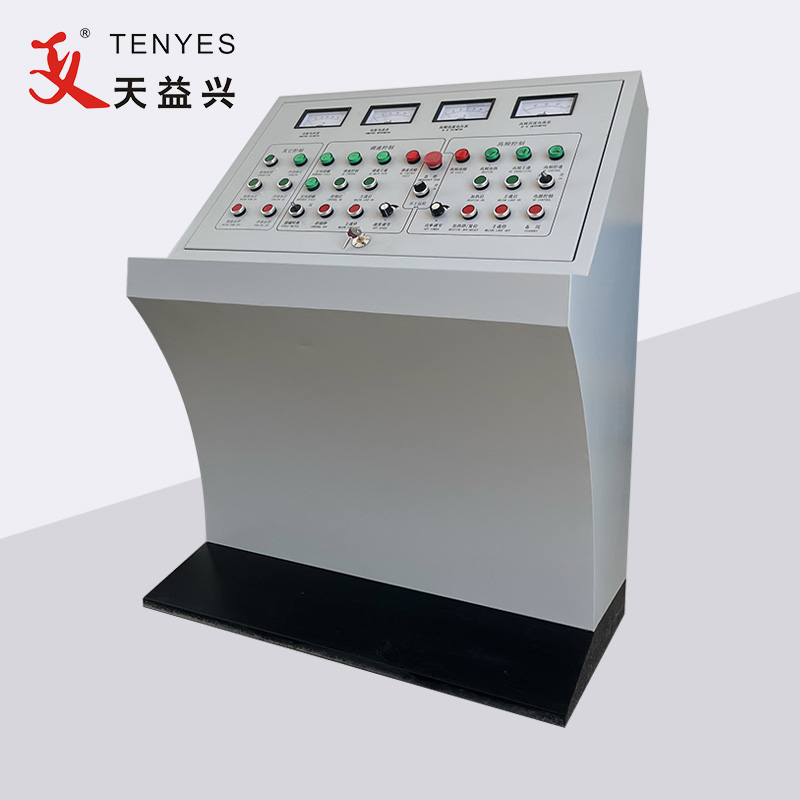

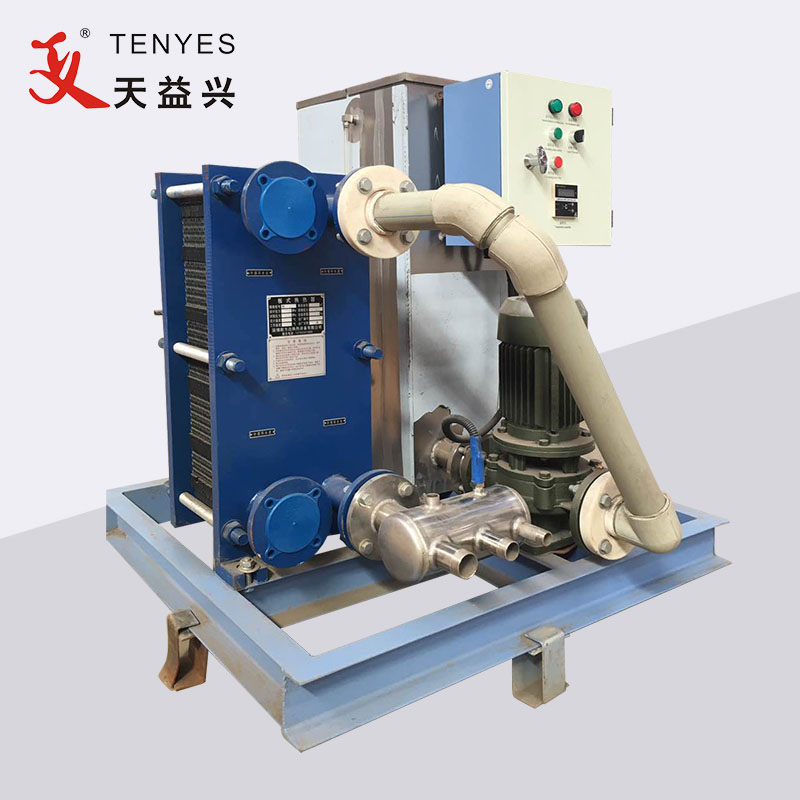

150KW vysokofrekvenční kompaktní svářečka trubek v pevné fázi

Protože tyristorový usměrňovač využívá řízení fázového posunu, regulace výkonu spočívá v úpravě napětí změnou úhlu spouštění. Obvod absorbuje sinusovou vlnu s chybějícím úhlem z elektrické sítě a ponechává další část sinusovky s chybějícím úhlem k rozvodné síti. Je zřejmé, že levá část obsahuje velké množství harmonických. Zároveň je účiník nízký kvůli různým fázím napětí a proudu (čím nižší je výstupní stejnosměrné napětí, tím nižší je účiník).

Teoretický výpočet a test ukazují, že při nulovém spouštěcím úhlu třífázového plně řízeného můstkového usměrňovače nebo při použití neovladatelného můstkového usměrňovače složeného z diod je generovaná harmonická velmi malá a účiník velmi vysoký (více než 0,9). V praktické aplikaci však musí mít funkci plynulé úpravy stejnosměrného napětí (tedy úpravy výstupního výkonu) a zařízení nemůže pracovat na plné napětí navždy. Aby zařízení mělo minimální harmonické, nejvyšší účiník a nastavitelný výstupní výkon, musí být za neovladatelným usměrňovacím můstkem přidáno další zařízení pro regulaci napětí.

Proto jsme po intenzivním výzkumu vyvinuli technologii usměrňovače číslicového řízení a získali národní patent (zl201520767232. X).

Třífázový čtyřvodičový 380V, 50Hz AC používaný v obecném průmyslu je usměrněn "třífázovým usměrňovacím můstkem" (složeným ze šesti ZP diod a jednorázového usměrnění), aby se stal 300Hz pulzujícím DC, poté přeměněn na hladký DC po filtraci LC (skládá se z reaktance a kapacity) a poté se po inverzi a regulaci napětí jednofázovým invertorovým můstkem (složeným ze čtyř skupin IGBT) přemění na střídavý s řiditelným kmitočtem a napětím vyšším než deset kHz, poté se stane nízkonapěťovým pulzujícím DC po snížení vysokofrekvenčního transformátoru a usměrnění diody (sekundární usměrnění) a poté se stane hladkým nízkonapěťovým DC po vyhlazení a filtraci reaktance nebo kondenzátoru.

Jednofázový invertorový můstek složený z IGBT má dvě funkce: invertor a regulaci napětí. Jinými slovy, výstupní napětí může být upraveno podle výrobních potřeb při reverzaci DC na AC.

Vysokofrekvenční transformátor využívá ferit jako magnetický vodivý materiál a primární transformační poměr je navržen podle potřeb, s malým objemem, nízkou cenou a vysokou účinností vedení.

Kompaktní vysokofrekvenční svářečka trubek TENYES 150KW s technologií PWM číslicového řízení má následující výhody:

1) Vysoký účiník: účiník ≥ 0,92, není třeba přidávat zařízení pro kompenzaci jalového výkonu.

2) Nízké harmonické znečištění: obecně není potřeba přidávat další zařízení na harmonickou úpravu

3) Stabilní výstupní výkon: výstupní zvlnění ≤ 0,2% a otřepy svařované trubky jsou rovnoměrnější.

4) Vysoká rychlost ochrany: doba ochrany proti chybovému blokování ≤ 10 μ S. Zařízení je spolehlivější.

5) Vysoká energetická účinnost: protože se snižuje ztráta jalového výkonu, zlepšuje se účinnost celého stroje.
