100KW vysokofrekvenční kompaktní svářečka trubek v pevné fázi

TENYES je společnost se sídlem v Číně, která se specializuje na výrobu vysoce kvalitního polovodičového vysokofrekvenčního svářecího zařízení, včetně 100KW vysokofrekvenční kompaktní svářečky trubek s pevným skupenstvím. Jako profesionální výrobce a dodavatel nabízí společnost řadu produktů navržených tak, aby vyhovovaly potřebám různých průmyslových aplikací. Vysokofrekvenční kompaktní svářečka trubek s výkonem 100 kW má kompaktní a lehký design. Spojením sekcí usměrňovače a invertoru do jedné skříně se celkový objem stroje sníží o více než 50 % ve srovnání s běžnou vysokofrekvenční svářečkou podobné velikosti. Navíc je jeho hmotnost snížena o více než 30 %, díky čemuž je stroj přenosnější a prostorově úspornější.

Odeslat dotaz

Popis výrobku

Název zařízení: 100KW vysokofrekvenční kompaktní svářečka trubek v pevné fázi

Specifikace zařízení: GGPY100KW

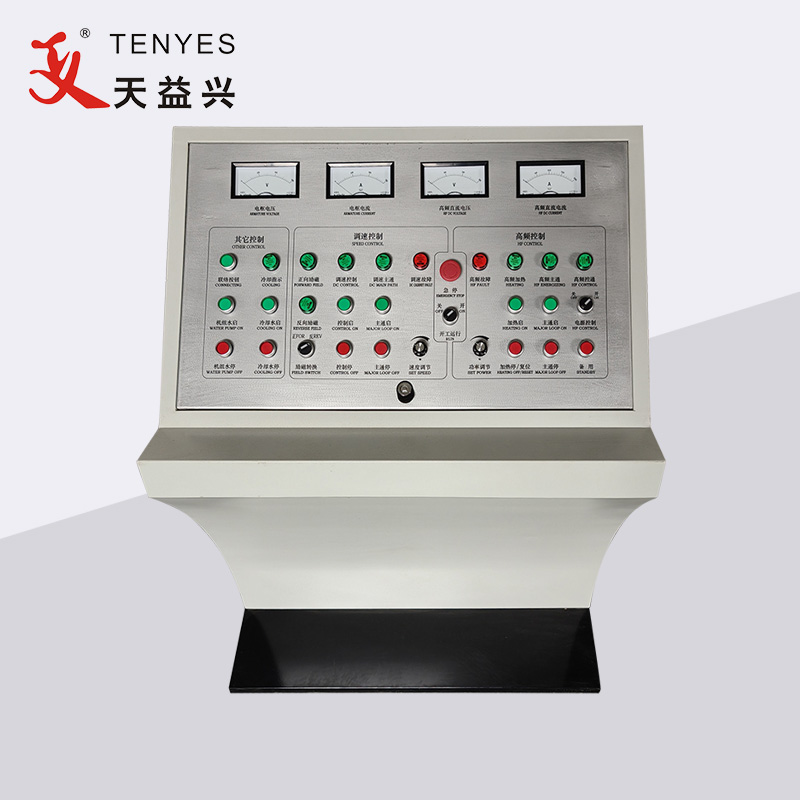

Komponenty: hlavní skříň, ovládací panel, chladicí systém

Použití zařízení: používá se hlavně pro svařování trubek z běžné uhlíkové oceli, nerezové oceli, hliníku a jiných neželezných kovů.

Funkce:

1. Vysoký účiník: Účiník ≥ 0,95, pro toto zařízení není vyžadováno žádné další zařízení pro kompenzaci jalového výkonu.

2. Úspora energie a vysoká účinnost: Vzhledem k tomu, že konvenční vysokofrekvenční izolační redukční transformátor je odstraněn, propojovací vedení je výrazně sníženo, takže se snižuje ztráta jalového výkonu. Testy ukázaly, že zařízení typu „vše v jednom“ ušetří asi 30 % ve srovnání s konvenčními vysokofrekvenčními polovodiči.

3. Výstupní výkon je stabilní: koeficient výstupního zvlnění je malý, svařovaná ocelová trubka má méně otřepů, svar je rovnoměrnější, povrchová úprava je vysoká a kvalita svaru je dobrá.

4. Malá velikost, nízká hmotnost, zjednodušené připojení, kompletní ochrana, doba ochrany řetězce poruch ≤10us, pohodlné ladění a údržba a spolehlivější zařízení.

Rozsah použití:

①　Průměr ocelové trubky φ 7- φ 12

②　Tloušťka stěny pásové oceli je 0,2-1 mm

③　Metoda svařování: indukční svařování

④　 Rychlost svařování: 60-130 M/min

Provozní parametry:

① Jmenovitý výkon: 100 kW

② Jmenovité DC napětí: 250V

③ Jmenovitý DC proud: 450A

④ Jmenovitá frekvence: 600KHZ

⑤ Celková účinnost: ≥ 85 %

⑥ Výstupní vysokofrekvenční výkon: ≥ 100 kW

Požadavky na napájení:

① Forma napájení: třífázový čtyřvodičový napájecí kmitočet AC, síťové napětí 380 ± 5 %,

② Kapacita napájení: více než 100 kVA.

③ Účiník: ≥ 0,85

④ Napájecí kabel: plastový měděný drát ≥ 75 mm²na fázi, zemnící vodič ≥ 30 mm²

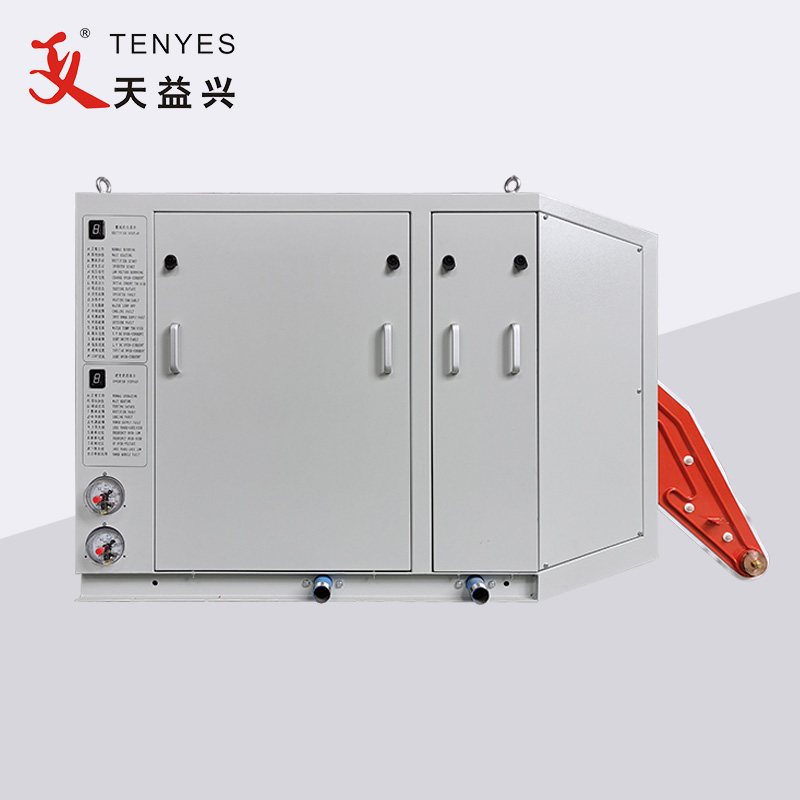

100KW polovodičová vysokofrekvenční kompaktní svářečka trubek obsahuje usměrňovač a invertor.

část usměrňovače: slouží ke změně třífázového usměrňovače 380V AC na 0-250V nastavitelný stejnosměrný proud po regulaci napětí, aby vyhovoval potřebám pozdější invertorové jednotky. Vestavěný třífázový usměrňovací můstek, nabíjecí kondenzátor, IGBT můstek, vyhlazovací reaktor, filtrační zařízení, řídicí a ochranný obvod a zobrazovací přístroj.

Charakteristika řídicího obvodu usměrňovače: je řízen jednočipovým mikropočítačem (mcs89c51) a rozsáhlým digitálním integrovaným obvodem s vysokou přesností řízení, rychlou odezvou a jasným zobrazením stavu.

Režim softwarové ochrany: vysoký nadproud (9), nízký nadproud (8), externí porucha (4), porucha vstupního napájení (ztráta fáze, přepětí, podpětí, vážná nesymetrie třífázového napětí, displej 3), závada chladicí vody (2), nevhodný poměr napětí a proudu (L), závada měniče (Y).

Hardwarová ochrana: ochrana proti vypnutí hlavního vypínače, odporová kapacitní absorpce, odporová ochrana (ochrana před bleskem), ochrana proti rychlému tání.

invertorová část: invertujte proud 0-250 DC vysílaný skříní usměrňovače na vysokofrekvenční proud o stovkách kHz, aby vyhovoval potřebám svařovaných trubek.

Invertorová skříň se skládá z následujících částí: napájecí jednotka, kanálový kondenzátor, svodová reaktance, řídicí obvod, chladicí klimatizace atd.
