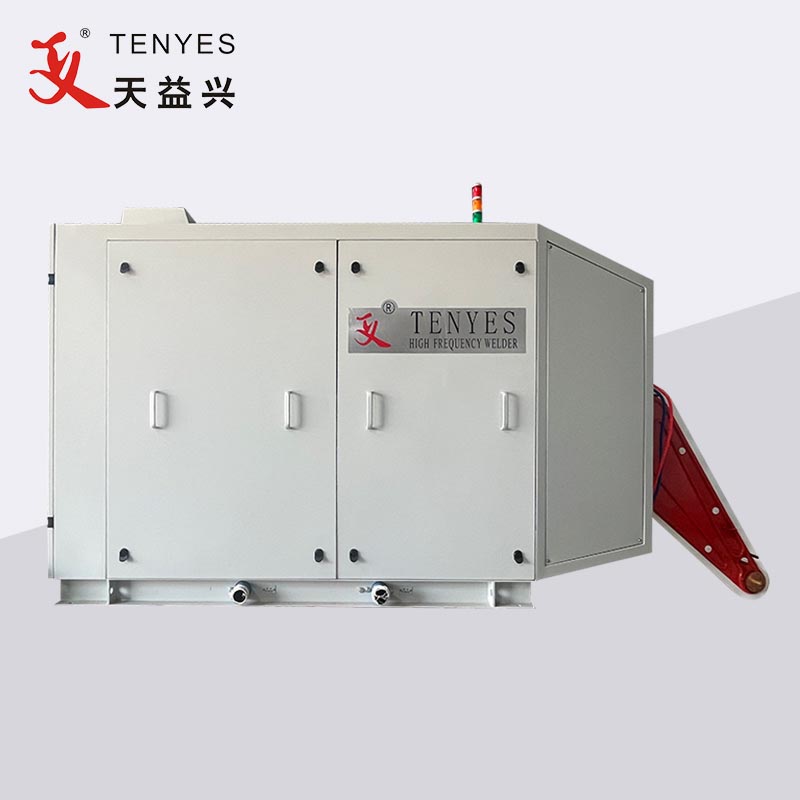

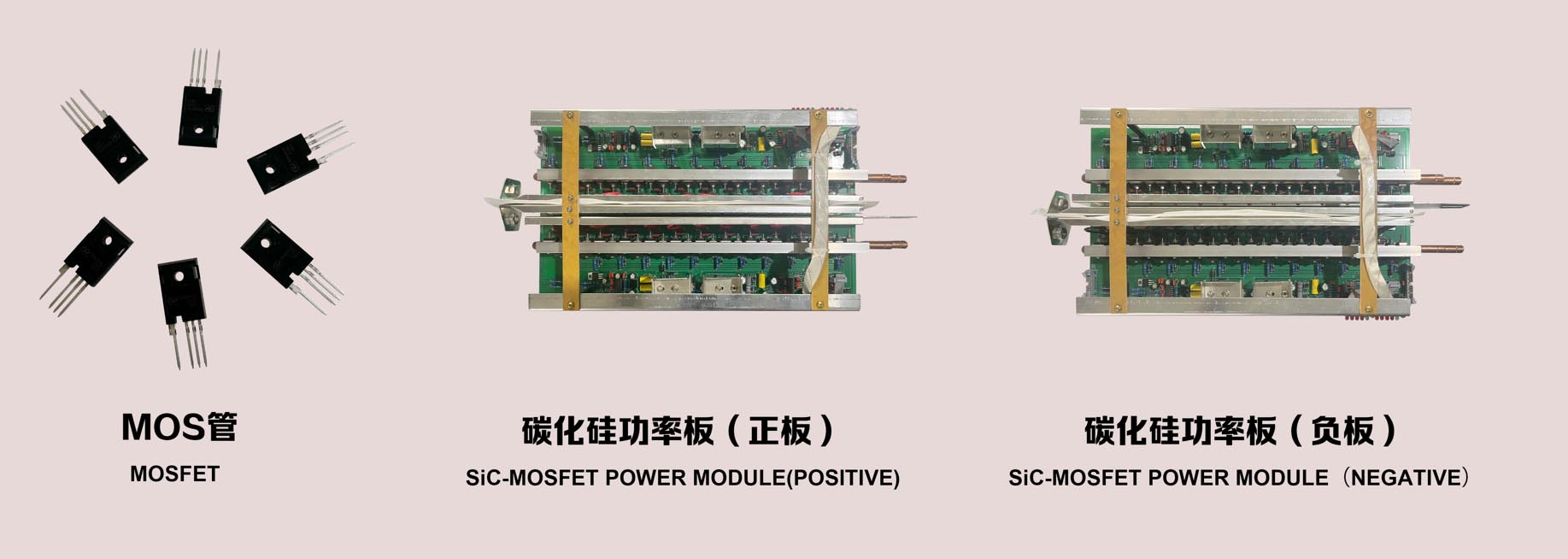

Vysokofrekvenční svářečka trubek SiC-MOSFET používá polovodičové materiály třetí generace namísto nízkonapěťových normálních mosfetových trubic. SiC mosfety mají odolnost vůči vysokým teplotám a vysokému tlaku. SiC mosfety se používají hlavně na deskách výkonových modulů. Tento druh výkonových desek se používá v pevné vysokofrekvenční svářečce trubek.
Jak se technologie zlepšila, nedávno pro vysokofrekvenční svářečka v pevné fázi přijala polovodičový materiál třetí generace nazývaný SiC-MOSFET.
1. Odolnost vůči vysokým teplotám a vysokému tlaku: SiC má široký pásmový rozdíl asi 3krát větší než Si, takže může realizovat výkonová zařízení, která mohou pracovat stabilně i za vysokých teplot. Síla izolačního průrazného pole SiC je 10krát větší než Si, takže je možné vyrábět vysokonapěťová energetická zařízení s vyšší koncentrací dopingu a tenčí vrstvou driftu tloušťky filmu ve srovnání s Si zařízeními.
2. Miniaturizace zařízení a nízká hmotnost: Zařízení z karbidu křemíku mají vyšší tepelnou vodivost a hustotu výkonu, což může zjednodušit systém odvodu tepla, aby se dosáhlo miniaturizace zařízení a nízké hmotnosti.
3. Nízká ztráta a vysoká frekvence: Pracovní frekvence zařízení z karbidu křemíku může dosáhnout 10krát vyšší než u zařízení na bázi křemíku a účinnost neklesá se zvýšením pracovní frekvence, což může snížit energetické ztráty téměř o 50%; Současně se v důsledku zvýšení frekvence snižuje objem periferních komponent, jako je indukčnost a transformátory, a snižuje se objem a náklady na další komponenty po složení systému.
O 1,60 % nižší ztráty než u zařízení Si-MOSFET, účinnost svařovacího invertoru se zvyšuje o více než 10 %, účinnost svařování se zvyšuje o více než 5 %.
2.Single SiC-MOSFET power density is large,assembled quantity is reduced accordingly,which directly reduces fault points and external electromagnetic radiation,and improves the reliability of the inverter power unit.
3.SiC-MOSFET vydrží napětí vyšší než původní Si-MOSFET, jmenovité stejnosměrné napětí svářeče bylo odpovídajícím způsobem zvýšeno za předpokladu zajištění bezpečnosti (280 VDC pro paralelní rezonanční svářečku a 500 VDC pro sériovou rezonanční svářečku). Účiník na straně sítě ≥ 0,94 .
4.Ztráta nového zařízení SiC-MOSFET je pouze 40 % Si-MOSFET, za určitých podmínek chlazení může být spínací frekvence vyšší, sériová rezonanční svářečka Si-MOSFET přijímá technologii zdvojování frekvence, přijímá SiC-MOSFET může přímo navrhovat a vyrábět až 600kHz vysokofrekvenční svářečka.
5.New SiC-MOSFET welder DC voltage increases, grid side power factor high,AC current small,harmonic current small,customer’s cost of power supply and distribution is greatly reduced,and the power supply efficiency is effectively improved.
