Úvod do vysokofrekvenčního zařízení raných vakuových trubic

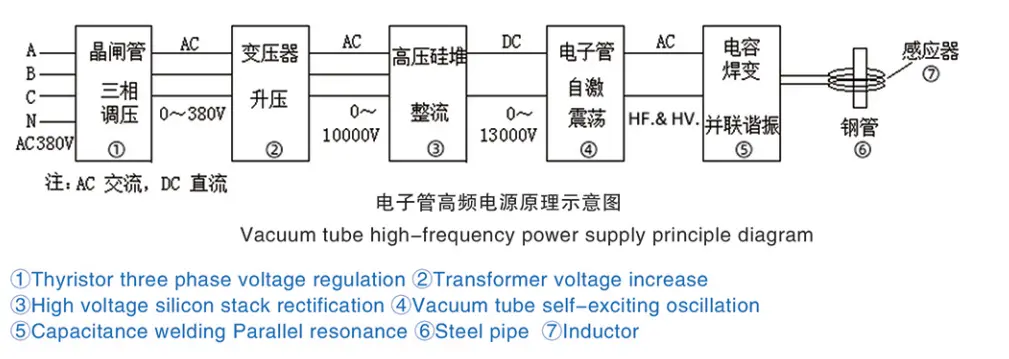

Před 20 lety byly vysokofrekvenční zdroje energie (běžně známé jako „vysokofrekvenční pece“) používané pro svařování trubek a tepelné zpracování v Číně hlavně zařízení s elektronickými elektronkami (také známými jako „vakuové trubice“) jako hlavními součástmi invertoru. Základní princip je znázorněn na následujícím obrázku:

Normální průmyslový AC (třífázový čtyřvodičový 380V/50HZ v Číně) je přeměněn na nastavitelný AC v rozsahu od 0 do 380V (frekvence nezměněna) přes tyristorový regulátor střídavého napětí a poté zvýšen na téměř 10 000 V vysokého napětí (frekvence nezměněna) transformátorem a poté usměrněn vysokonapěťovým vysokonapěťovým usměrňovačem stejnosměrného napětí do usměrňovače vysokého napětí. a VN proud, a poté přes LC paralelní rezonanci pro zesílení oscilačního proudu a po snížení napětí napájení induktoru používaného pro ohřev ocelových trubek a jiných obrobků atd.

Účelem regulace střídavého napětí je upravit vstupní a výstupní výkon tak, aby splňovaly pracovní požadavky, a při nastavení napětí je také nutné, aby bylo napětí stabilní, aby byla zajištěna stabilita výstupního výkonu zařízení za určitých provozních podmínek.

Vzhledem k použití vakuové trubice (vysokonapěťové malé proudové komponenty) musí být napětí zvýšeno nebo nemůže vydávat velký výkon, ale zároveň, aby se přizpůsobilo malé impedanci induktoru, je nutné dále snížit napětí.

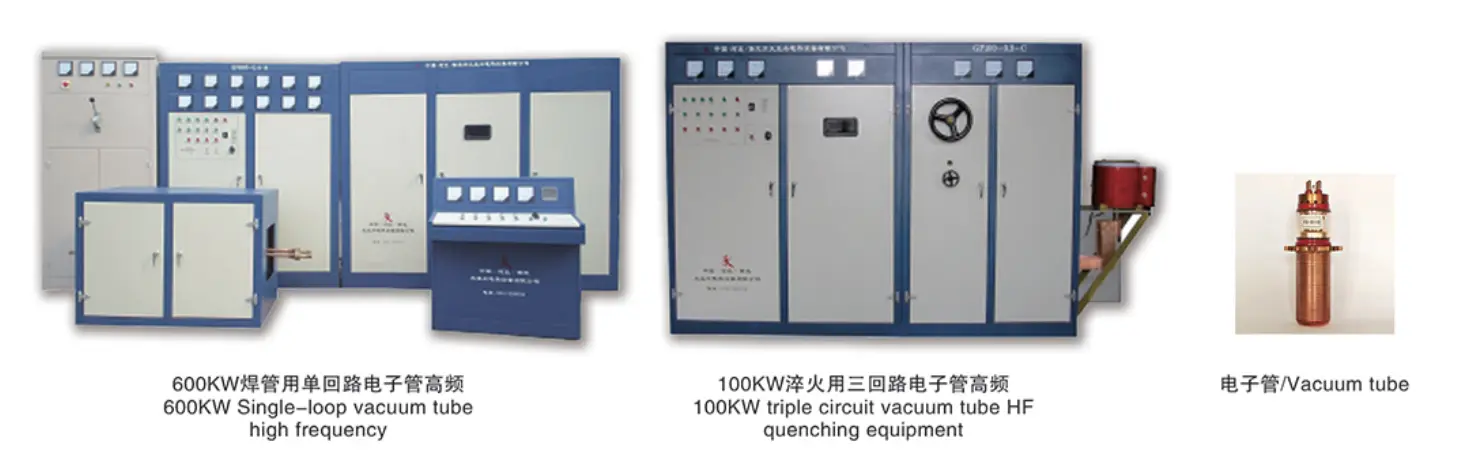

Níže uvedené fotografie jsou vysokofrekvenční elektronkové vysokofrekvenční 600KW a 100KW trojokruhové elektronkové zhášecí zařízení.

V průmyslu svařování trubek stále existuje malý počet vysokofrekvenčních elektronek, zatímco v oborech, jako je kalení a pájení, jsou vysokofrekvenční elektronky stále široce používány.
