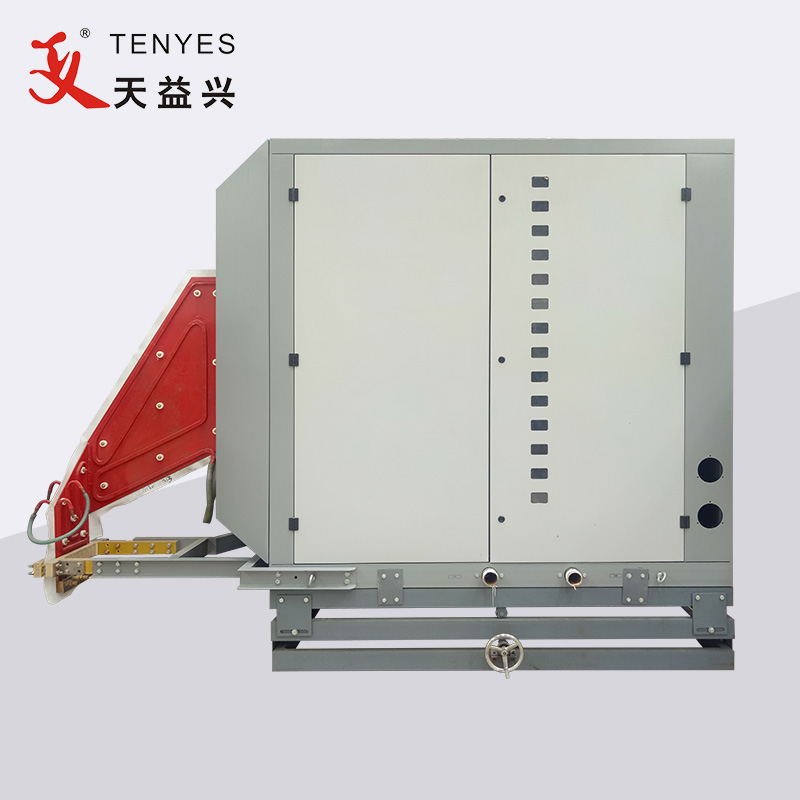

Vysokofrekvenční svařovací stroj TENYES 700KW se skládá hlavně z transformátoru, usměrňovací skříně a invertorové skříně. Používá se hlavně ve výrobní lince vysokofrekvenčních podélných svařovaných trubek.
Obyčejný třífázový střídavý proud (síťové napětí 380V, frekvence 50HZ) je transformátorem snižován (síťové napětí 200V, frekvence 50HZ), vstupuje do usměrňovací skříně a po usměrnění, regulaci napětí a filtraci se stává 0 až 240V plynule regulovatelným stejnosměrným proudem. ; Poté vstupuje do invertorového můstku (pomocí výkonového tranzistorového MOSFETu) a stává se vysokofrekvenčním proudem, který je přiváděn do zátěžového žlabu a může být použit pro indukční ohřev.
Invertorová žlabová napájecí jednotka má modulární strukturu, každý pár napájecích jednotek může mít výkon více než 50 kW, výkon zařízení je jiný, počet použitých napájecích jednotek je odlišný a základní struktura zařízení je stejná bez ohledu na velikost. Žlab je ve formě sériově-paralelní smíšené rezonance, není zde žádné vysoké napětí a není zde žádný výstupní transformátor. Počet pohonných jednotek použitých v tomto zařízení je čtrnáct párů.
1. Žádné vysoké napětí, bezpečné, spolehlivé a efektivní
2. Hlavními součástmi jsou dovážené produkty, jako jsou: IR, IXYS a Siemens.
3. Impulsně-šířková modulace nebo obvod pro regulaci napětí mikropočítačem je použit se stabilním nastavením, vysokou přesností a malým harmonickým rušením.
4. Rozsah výkonu je plynule nastavitelný od 0 do 100 %, s přepěťovými, nadproudovými a jinými systémy ochrany proti poruchám.
5. Displej pracovního stavu je digitální, obsluha je jednoduchá a údržba pohodlná.
6. Kvalita svařování je dobrá, šířka a teplo svaru jsou jednotné a je zde málo vnitřních a vnějších otřepů.
Svařování ocelových trubek, svařování nerezových trubek, svařování hliníkových trubek, svařování měděných trubek, svařování H-paprskem, svařování speciálních tvarů trubek
Model: GGP700-0.2-H
Rozsah |
Provozní parametry |
Napájení |
|||
Pipe OD |
Φ140-Φ406 |
Jmenovitý výkon |
700 kW |
Napájení |
3fázové střídavé napětí 380 ±5 % |
Tloušťka ocelového pásu |
6,0-14,0 |
Jmenovité stejnosměrné napětí |
240V |
|
|
Režim svařování |
indukce kontakt |
Jmenovitý stejnosměrný proud |
3500A |
Výkonová kapacita |
Větší než 850 KVA |
|
|
Jmenovitá frekvence |
200KHZ |
Účiník |
≥0,85 |
Rychlost svařování |
10-20 m/min |
účinnost |
≥85 % |
Napájecí kabel |
Kabel≥700 mm² země ≥350 mm² |
