500KW vysokofrekvenční svařovací stroj na trubky

TENYES je předním výrobcem vysokofrekvenčních svařovacích strojů na trubky v Číně. S více než 20 lety zkušeností v oboru se TENYES stala důvěryhodným dodavatelem pro podniky a dodavatele, kteří hledají spolehlivý zdroj vysokofrekvenčních svařovacích strojů. TENYES poskytuje vynikající poprodejní servis a technickou podporu, aby svým zákazníkům zajistila snadné ovládání svářečky. Vysokofrekvenční svařovací stroj na trubky o výkonu 500 kW má na celém stroji nastaveno více než 20 druhů ochranných opatření, aby se maximalizovala stabilita zařízení a zabránilo se poškození zařízení. Všechny informace o alarmu jsou zpracovávány řídicí deskou a odesílány do systému PLC. Prostřednictvím obrazovky mohou pracovníci údržby snadno porozumět příčině selhání zařízení a jak se s ní vypořádat.

Odeslat dotaz

Popis výrobku

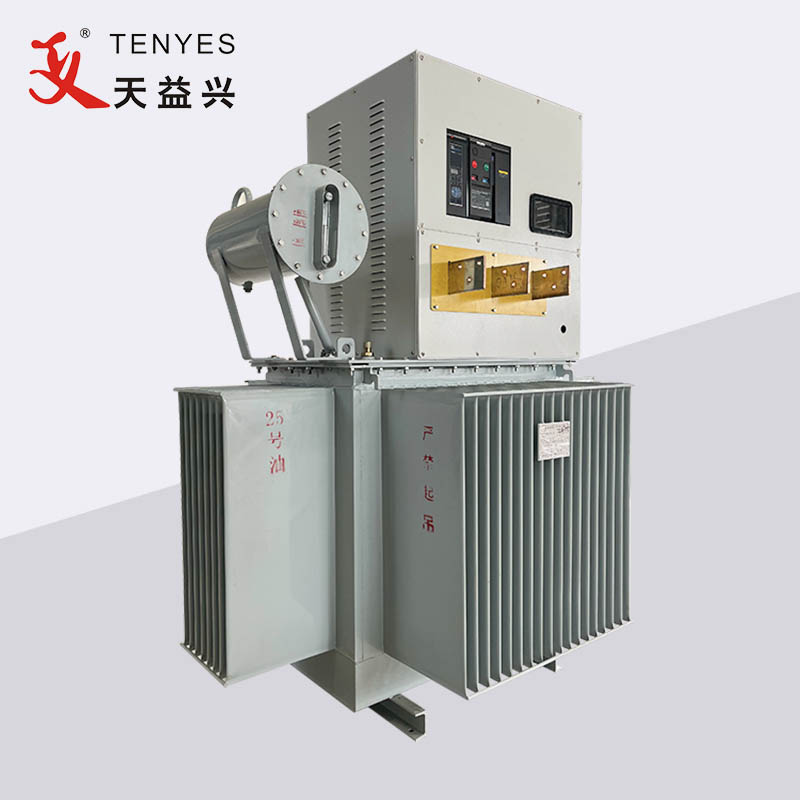

Zařízení se skládá převážně z transformátoru, usměrňovací skříně a invertorové skříně. Používá se hlavně ve vysokofrekvenčních linkách na výrobu trubek s přímým švem.

Princip činnosti vysokofrekvenčního svařovacího stroje na trubky 500KW:

Běžný třífázový střídavý výkon (síťové napětí 380V, frekvence 50HZ) je redukován transformátorem (síťové napětí 200V, frekvence 50HZ), vstupuje do usměrňovací skříně, prochází usměrněním, regulací napětí a filtrací a stává se plynule regulovatelným stejnosměrným výkonem od 0 do 240V; Opětovným vstupem do invertorového můstku (pomocí vysoce výkonného tranzistorového MOSFETu) se z něj stane vysokofrekvenční proud, který může být přiváděn do zátěžového slotu pro indukční ohřev.

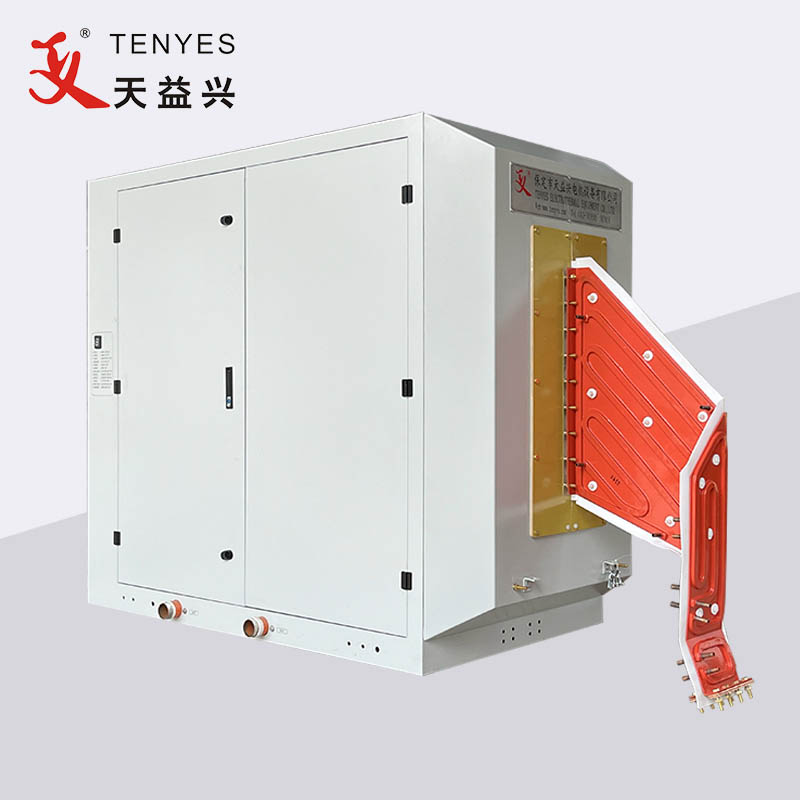

Invertorová slotová napájecí jednotka má modulární strukturu a každá dvojice napájecích jednotek může dodávat výkon přes 50 kW. Počet použitých pohonných jednotek se liší v závislosti na výkonu zařízení a základní struktura zařízení je stejná bez ohledu na jeho velikost. Slot je sériově paralelní hybridní rezonanční forma, bez vysokého napětí a výstupního transformátoru. Počet pohonných jednotek použitých v tomto zařízení je deset párů.

Hlavní výhody tohoto 500KW vysokofrekvenčního svařovacího stroje na trubky jsou:

1. Žádné vysoké napětí, bezpečné, spolehlivé a efektivní.

2. Hlavní komponenty jsou všechny dovážené produkty od společností jako IR, IXYS a Siemens.

3. Přijetí pulzně šířkové modulace nebo obvodu pro regulaci napětí řízeného mikropočítačem, stabilní regulace, vysoká přesnost a nízké harmonické rušení.

4. Rozsah výkonu je plynule nastavitelný od 0 do 100 % a má systémy ochrany proti poruchám, jako je přepětí a nadproud.

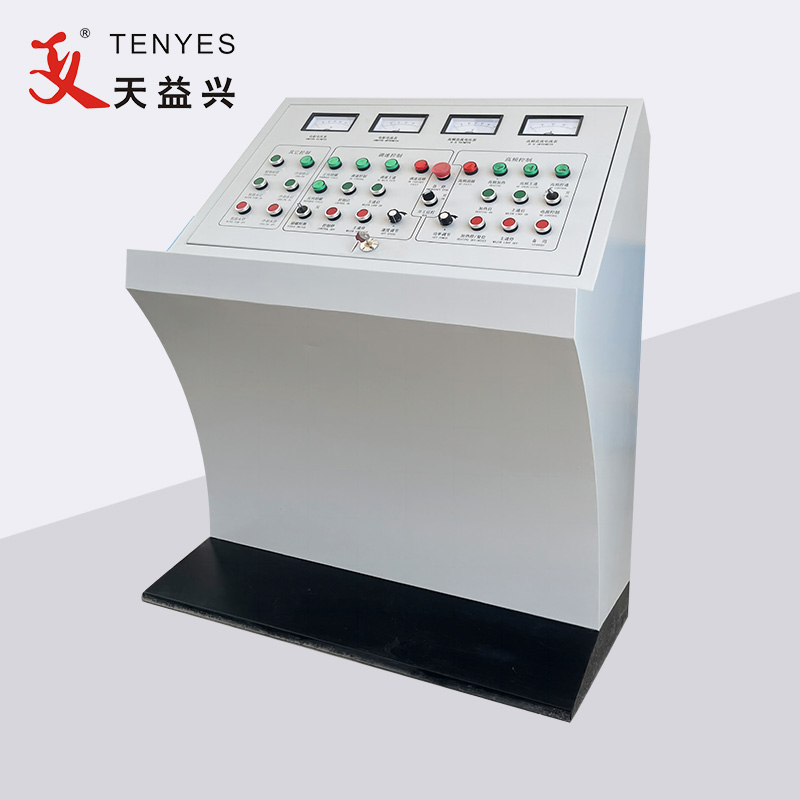

5. Digitální zobrazení stavu práce, jednoduchá obsluha a pohodlná údržba.

6. Dobrá kvalita svařování, rovnoměrná šířka a teplo svaru, s malým počtem vnitřních a vnějších otřepů.

aplikace		Operační parametr		Požadavek napájení
Ocelová trubka OD	Φ114-Φ219	Jmenovitý výkon	500 kW	Formulář napájení	3AC 380±5%
Tloušťka ocelového pásu	4,0-10,0	Jmenovité stejnosměrné napětí	240V
Režim svařování	Indukční nebo kontaktní typ	Jmenovitý stejnosměrný proud	2500A	Kapacita napájecího zdroje	Větší než 600 KVA
		Jmenovitá frekvence	200 kHz	Faktor síly	≥0,85
Rychlost svařování	10-20 (m)	Účinnost	≥85 %	Napájecí kabel	plast-měď≥500 mm² Zemnící kabel ≥250 mm²
		Výstupní HF výkon	≥500 kW
