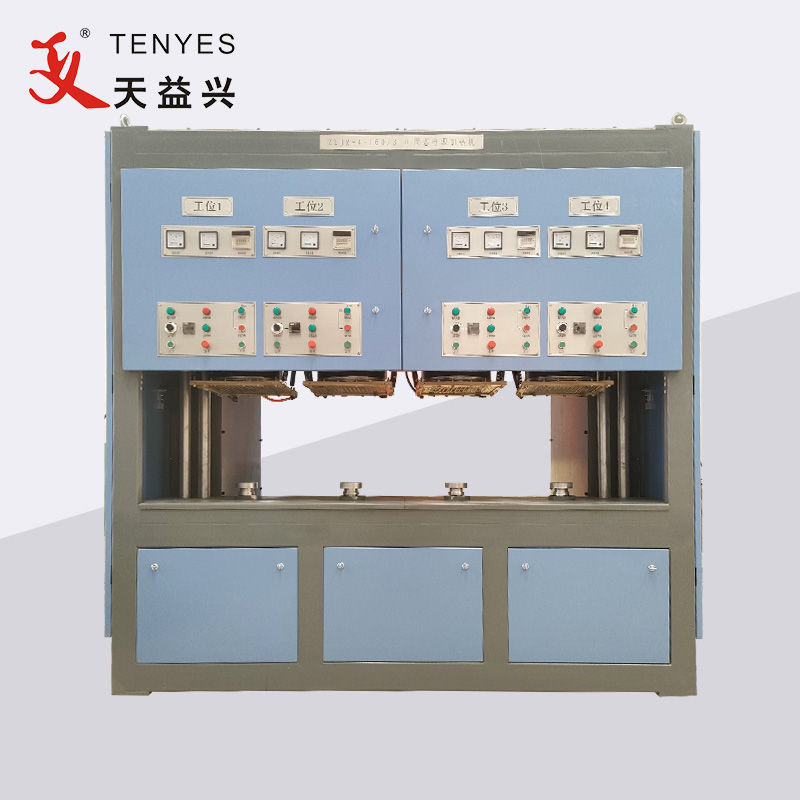

200KW přímý spodní ohřívač nádobí

Tento 200kW přímý spodní ohřívací stroj na nádobí se skládá hlavně ze tří částí: zdroj topné energie, topný stroj a systém vodního chlazení.

Tento 200kW stroj se spodním ohřevem rovného nádobí se používá hlavně pro předehřívání nerezové pánve, hrnce, varné konvice a hliníkového, měděného, ​​uhlíkového ocelového atd. náčiní před sdruženým tlakovým svařováním základny. Náš topný zdroj a topný stroj jsou řízeny mikropočítačem a jedná se o elektrické, mechanické a pneumatické integrované high-tech zařízení řízené několika sadami mikropočítače. Toto zařízení využívající super-audiofrekvenční zdroj energie IGBT k ohřevu a teplota ohřevu je rovnoměrnější než střední frekvence SCR a rychlost výroby je rychlejší, vysoká účinnost, stabilní a spolehlivá kvalita, hlavní výkon našeho stroje je v domácí špičce. úroveň a získat široké uznání mezi uživateli.

Zdroj topení:

1) Hlavní technické parametry a výkon:

Vstupní napájení: třífázové 380V±20V, 50HZ±1HZ.

Způsob usměrnění: třífázový plně řízený můstkový usměrňovač.

Jmenovitý výkon: 200 kW (4 polohy)

Řídicí smyčka: usměrňovací část, invertorová část, jednočipový mikropočítač (MC89C51) a digitální integrovaný obvod.

Start mode: sweep frekvence nulového napětí start.

Ochranný režim:

nadproudová ochrana

ochrana před vysokým napětím

ochrana proti vypálení

Odporová kapacita přívodního drátu absorpce, odporová ochrana

Nedostatek fázové ochrany

Detekce a alarm teploty chladicí vody a tlaku vody atd.

2) Vlastnosti:

Celková konstrukce zdroje energie je rozumná, technologie je vyspělá a stabilní, energeticky úsporná a energeticky úsporná. Přijměte mikropočítačové řízení, vysokou integraci a vynikající výkon. Funkční stav digitálního displeje, snadné ovládání a snadné řešení problémů. Hlavní komponenty jsou dováženy a ostatní používají domácí známé značkové komponenty, poruchovost je velmi nízká.

Topný stroj

1) Hlavní technické parametry a výkon:

Průměr dna směsi vyhřívaného nádobí: 70 mm až 300 mm (pokud mají uživatelé speciální požadavky, může maximální zahřívaný průměr až 500 mm).

Pracovní poloha: čtyři pracovní polohy

Maximální výška pracovní zóny: 350 mm, to znamená, že výška vyhřívané nádoby nebo hrnce není větší než 350 mm (pokud mají uživatelé speciální požadavky, může být maximální výška až 550 mm).

Tlak chladicí vody pro žhavící hlavu: 0,5 MPa＜P＜0,6 MPa, průtok vody čidlem ne méně než 90 litrů/min

pracovní doba: 4-12 kusů za minutu (v závislosti na tloušťce obrobku, průměru, pracovní poloze)

Tlak vstupního vzduchu: 0,5MPa < P < 6MPa

režim ohřevu: manuální/poloautomatický, v poloautomatickém režimu je dán čas ohřevu, aby byl dokončen.

Vyhřívaný materiál: nerezová ocel, hliník, měď, ocel a jejich komplex

2) Vlastnosti:

Stroj má malou velikost a celkový konstrukční design je rozumný, flexibilní, pohodlné uspořádání dílny, výrazně zlepšuje výstup produktu.

Topný stroj

1) Hlavní technické parametry a výkon:

a.vnitřní voda: použití čisté vody

b. Ventilátor zajišťuje vnitřní chlazení vodou as externím chlazením vodní sprchou

c.ochrana: vnitřní i vnější voda má indikátory tlaku vody, teploty vody, průtoku vody a ochrany hladiny vody.

2) Vlastnosti:

a.úspora vody: spotřeba vody je 40 % až 50 % vodou chlazeného kondenzátoru.

b.úspora energie: spotřeba energie ventilátorů a čerpadel je asi 70 - 80 % spotřeby energie kompresoru

c.system využívá měkkou vodu uzavřený cyklus, žádné škálování, neblokuje potrubí, dobrý efekt výměny tepla.

d.chlazení vzduchem, chlazení sprejem splňují požadavky na chlazení, čímž zajistí, že se klíčové části nepoškodí v důsledku přehřátí, prodlouží životnost zařízení.
