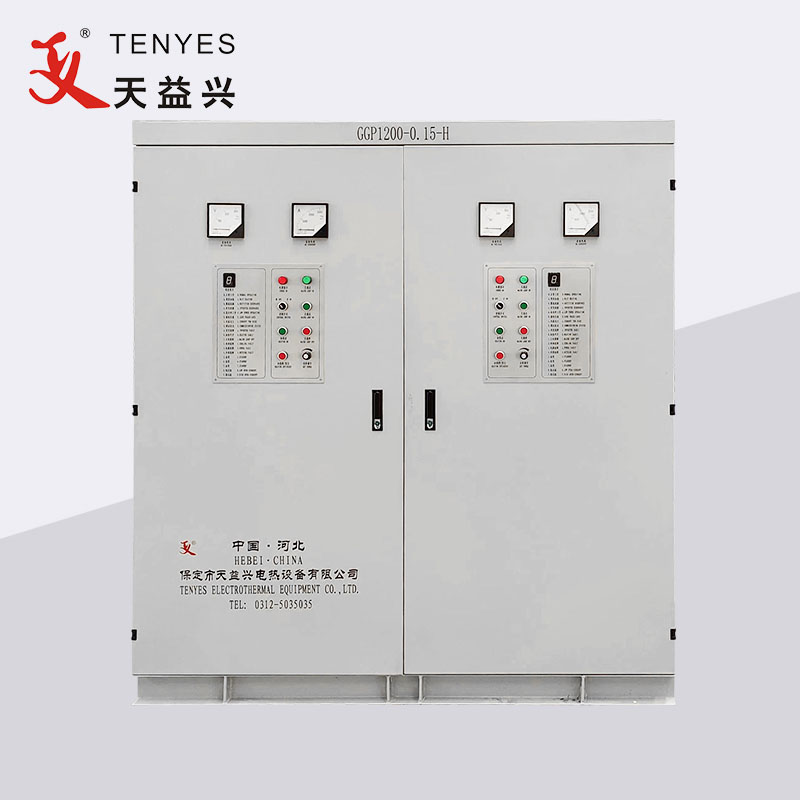

Vysokofrekvenční svařovací stroj TENYES 1200KW sestává hlavně z olejového transformátoru, usměrňovací skříně, invertorové skříně, konzoly, chladicího systému, držáku pro podpěrnou invertorovou skříň, někdy také přizpůsobený DC ovladači podle požadavků zákazníka.
TENYES 1200KW Vysokofrekvenční svařovací stroj na trubky Běžný třífázový střídavý výkon (síťové napětí 380V, frekvence 50HZ) je redukován transformátorem (síťové napětí 200V, frekvence 50HZ), vstupuje do usměrňovací skříně, prochází rektifikací, regulací napětí a filtrací a plynule nastavitelný stejnosměrný výkon od 0 do 240V; Opětovným vstupem do invertorového můstku (pomocí vysoce výkonného tranzistorového MOSFETu) se z něj stane vysokofrekvenční proud, který může být přiváděn do zátěžového slotu pro indukční ohřev. Invertorová slotová napájecí jednotka má modulární strukturu a každá dvojice napájecích jednotek může dodávat výkon přes 50 kW. Počet použitých pohonných jednotek se liší v závislosti na výkonu zařízení a základní struktura zařízení je stejná bez ohledu na jeho velikost. Slot je sériově paralelní hybridní rezonanční forma, bez vysokého napětí a výstupního transformátoru. Počet pohonných jednotek použitých v tomto zařízení je šestnáct párů.
aplikace |
Operační parametr |
Zdroj napájení |
|||
Ocelová trubka OD |
Φ273-Φ406 |
Jmenovitý výkon |
1200 kW |
Formulář napájení |
3AC 380±5% |
Tloušťka ocelového pásu |
8,0-10,0 |
Jmenovité stejnosměrné napětí |
240V |
||
Režim svařování |
Indukční nebo kontaktní typ |
Jmenovitý stejnosměrný proud |
5000A |
Kapacita distribuce energie |
Větší než 1500 KVA |
Jmenovitá frekvence |
150 kHz |
Faktor síly |
≥0,85 |
||
Rychlost svařování |
10-20 (m) |
Účinnost |
≥85 % |
Napájecí kabel |
Každá fáze měděného drátu potaženého plastem ≥1200 mm² Zemnicí vodič ≥400 mm² |
